VENOM

VENOM

Scanner automatisé de référence industrielle pour la cartographie de corrosion selon l’API 653.

VENOM est un robot mobile à 3 axes haute performance conçu pour les inspections CND avancées. Sa grande capacité de charge permet d’emporter des outils complexes, tandis que sa conception adaptable s’ajuste à différentes géométries d’équipements. Avec une installation rapide, des commandes intégrées et une compatibilité avec PAUT, UT, ET et ECA, VENOM offre des capacités d’inspection puissantes et simplifiées.

Caractéristiques
Inclus
Options
Applications

Conception de chariot agileChenille 3 axes directionnelle / Rayon de braquage nul / Chenille profil bas avec poignées amovibles / Gère le contrôle circonférentiel et axial de 5 cm OD à ∞ / Roues à contact doux pour la protection des surfaces / Roues à haute capacité de charge / Moyeu intégré pour l’électronique et les accessoires CND
RobusteMoteurs, commandes et gestion des câbles intégrés / Conception IP68 / Aluminium de haute qualité / Grande capacité de charge nette / Chariot conçu pour la maintenance
PolyvalentMulti-technologie : UT, PAUT, ECA, ET, VT, Laser / Multi-application : Cartographie de la corrosion, inspection de soudures d’actifs industriels / Moyeu ombilical intégré conçu pour accueillir l’électronique et les accessoires CND / Compatible avec l’électronique EKOSCAN : SPIKE, µS2G2 / Compatible avec les sondes EKOSCAN / Compatible avec les bras & porte-sondes VENOM / Compatible avec la suite logicielle PAUT et ECA d’EKOSCAN / Compatible avec d’autres détecteurs de défauts disponibles sur le marché
Plug & playRéglages sans outil / Assemblage sans outil / Ombilical léger à connexion unique / Moyeu d’intégration intégré pour l’électronique et les accessoires CND
Commande intuitive de la chenilleJoystick intelligent sans fil avec écran haute résolution pour le contrôle VENOM / Logiciel intégré pour l’affichage des applications PAUT/ECA / Logiciel intégré pour la gestion des accessoires et outils embarqués (ex. flux vidéo)

Scanner motorisé sur chariot avec moteurs X et Y
Commandes moteurs Ethernet/EtherCAT intégrées
Kit porte-sondes multiples pour UT, PAUT et TOFD
Motor joystick
Câble ombilical de 30 m
Cardan pour sonde
Câbles d’alimentation et de communication
Outils et pièces de rechange
Valises de transport (2)
Manuel d’utilisation

Batterie rechargeable avec chargeur
Câbles ombilicaux de 7,5 m, 60 m ou sur mesure
Ligne laser verte (fonctionnant sur batterie)
Plug and Play Camera (EtherNET)
Extension du chariot pour inspection ID des tuyaux de 35 cm et plus
Suite logicielle ProScan XT pour la cartographie de corrosion
Kit porte-sondes de 2 à 8 unités

Inspection de réservoirs (Pétrole et gaz)
Inspection de cuves sous pression (Énergie / Production)
Inspection de pipelines (Pétrole et gaz)
Inspection de monopieux d’éoliennes (Énergies renouvelables)
Inspection de coques de navires (Marine, Défense, Croisière)
Inspection de canalisations d’eau (Énergies renouvelables)

Description

Harmonic brushless motors for high torque and resolution

Articulated trucks for adaptive surface fit

Soft wheels: surface protection, 20+ kg payload — Hard wheels option: 35+ kg payload

Easy arm lift (motorized option) — Quick, toolless arm release & setup

Quick umbilical setup — Single-point connection, robust & simple. Ethernet/EtherCAT ready

Lightweight umbilical for long distances (100 ft, 200 ft option)

Motorized raster arm (18 »–24 »), integrated motor & control — Multi-probe arm for corrosion mapping & weld inspection

New stronger, lighter, universal probe holder

Ergonomic, toolless removable handles

Wireless, intuitive controls on a high-definition interface

Agile truck design

18 cm / 7” Min. OD
Longitudinal Scan

5 cm / 2”
Min. OD Scan

60 cm / 24”
Min. ID Scan

Steerable 3-axis crawler
Zero-turn radius
Low-profile crawler with removable handles
Handles circumferential and axial scanning from 2″ OD to ∞
Soft-contact wheels for surface protection
High-payload wheels
Built-in hub for NDT electronics and accessories

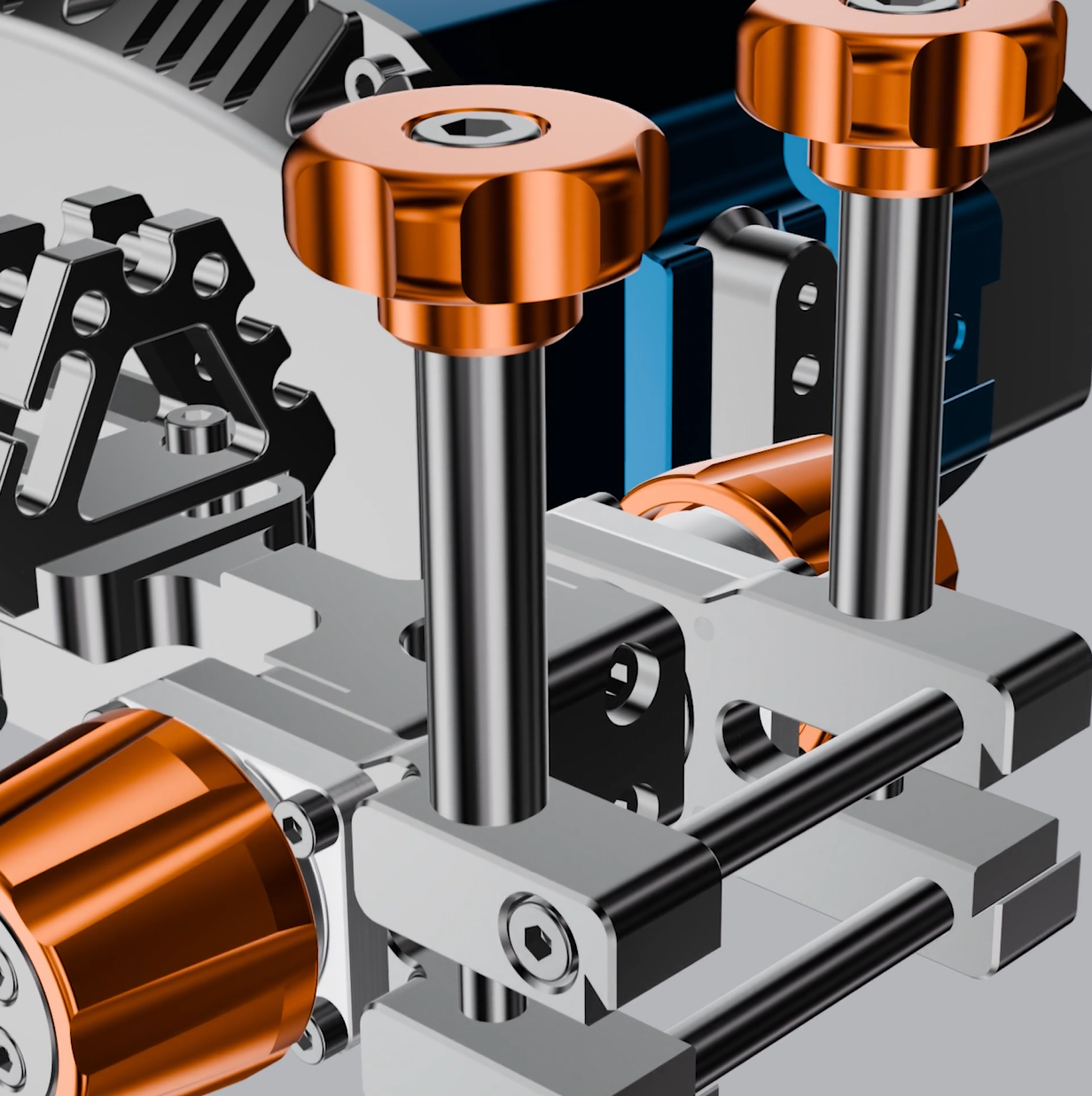

Robust

Built-in motors, controls, and cable management
IP68 design
High-grade aluminum
High net payload capacity
Truck designed for maintenance

Versatile

Multi-technology:
UT, PAUT, ECA, ET,
VT, Laser

Multi-application:
Corrosion mapping,
weld inspection of
industrial assets

Integrated umbilical
hub designed to
accommodate NDT
electronics and
accessories

Plug & play

Toolless adjustments
Toolless assembly
Single-connection, lightweight umbilical
Built-in integration hub for NDT electronics and accessories

Intuitive crawler control

Wireless Smart Joystick with high resolution screen for VENOM control

Built-in software for displaying PAUT/ECA application software

Built-in software for handling on-board accessories and tools (e.g., video streams)

Avantages

Retour sur investissement instantané

Avec une opération à distance depuis le sol, VENOM évite le travail en corde et les échafaudages, économisant du temps d’inspection. Compatible avec la plupart des dispositifs CND existants, il ne nécessite pas de détecteur propriétaire. Grâce à une interface graphique intuitive, les opérateurs sont prêts à l’emploi avec une formation minimale.

Robuste pour une utilisation sur le terrain

Conçu pour résister à des conditions exigeantes et à une utilisation répétée, VENOM s’appuie sur plus d’une décennie de performance éprouvée sur le terrain pour répondre aux besoins futurs. Héritier d’ACCUTRAK, le crawler motorisé phare du groupe, VENOM repousse les capacités d’inspection grâce à une charge utile plus importante, une meilleure adaptabilité et une fiabilité accrue dans les environnements les plus difficiles.

Compatible avec les exigences de traçabilité des normes

Avec un codage précis compatible avec la plupart des détecteurs de défauts (connecteur LEMO 16), VENOM fournit les coordonnées de cartographie pour les données CND.
