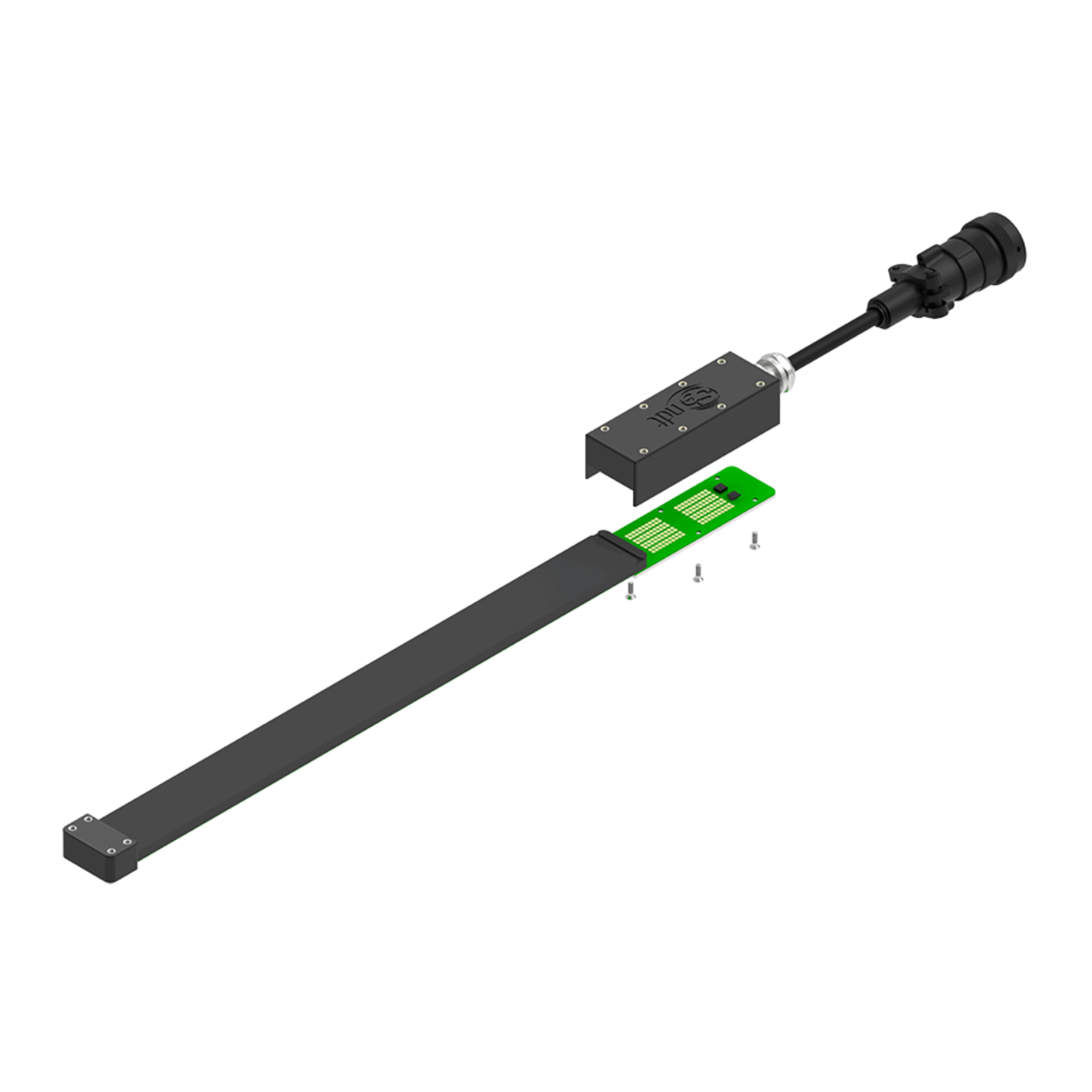

SHAPE-C-324-LR

Sonde d’inspection à faible résolution, équipée d’un support en caoutchouc qui garantit sa durabilité tout en minimisant l’impact sur la flexibilité.

Ces sondes ont fait leurs preuves sur le terrain comme un excellent choix pour l’inspection de la corrosion, notamment lorsqu’une large couverture de surface est requise.

  • Caractéristiques
  • Options
  • TechnologieBobines en cuivre montées sur PCB
  • Longueur de câble3 m / 5 m / 10 m
  • Rayon de courbure> 75 mm
  • Plage de fréquence100 KHz à 750 KHz
  • Couverture de la sonde324 mm
  • TopologieLong Single Driver
  • Nombre de bobines2 rangées de 32 (64 au total)
  • Résolution2,5 mm axiale
  • 5,0 mm transversale
  • Décollage maximum (Lift-Off)Jusqu’à 3 mm
  • Profondeur de pénétration typiqueJusqu’à 1 mm
  • Canaux63 axiaux
  • 31 transversaux (total 94)
  • Défaut détectable typique> 3 mm
  • Diamètre externe de bobine (OD)5 mm
  • Fissure détectable typiqueLongueur > 4 mm
  • Largeur > 0,1 mm
  • CBLS-SHAPE-05M : Câble et module MUX pour sondes SHAPE, longueur de câble 5 m (16 ft), avec connecteur ECT étendu à 41 broches.
  • CBLS-SHAPE-10M : Câble et module MUX pour sondes SHAPE, longueur de câble 10 m (32 ft), avec connecteur ECT étendu à 41 broches.
  • SFLX-C-324-LR : Sonde d’inspection de surface à faible résolution, bobines en cuivre, couverture de 324 mm, matrice de capteurs SHAPE flexible. (L’assemblage de câble CBLS-SHAPE-03M n’est pas inclus.)

Description

Spécifications techniques

Technologie Bobines montées sur PCB
Rayon de courbure 75 mm
Plage de fréquence 100 KHz à 750 KHz
Couverture de la sonde 324 mm
Topologie Long Single Driver
Nombre de bobines 2 rangées de 64 (128 au total)
Résolution 2,5 mm axiale // 5,0 mm transversale
Décollage maximum (Lift-Off) Jusqu’à 3 mm
Canaux 63 axiaux, 31 transversaux (total 94)
Diamètre externe de bobine (OD) 5 mm
