SHAPE-P-054-HR

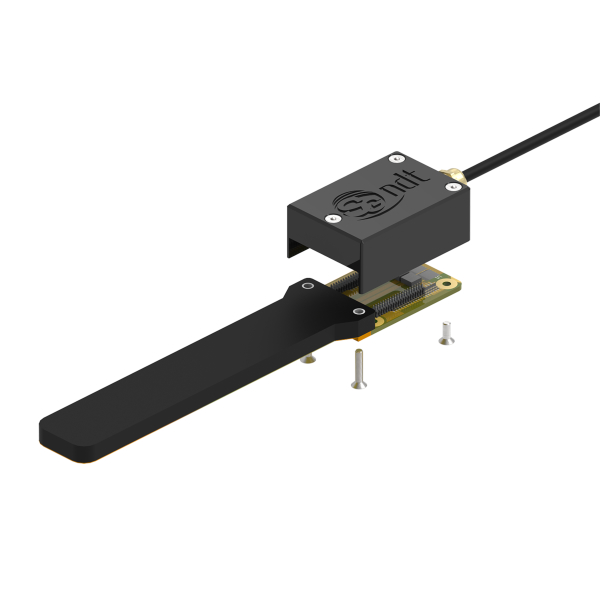

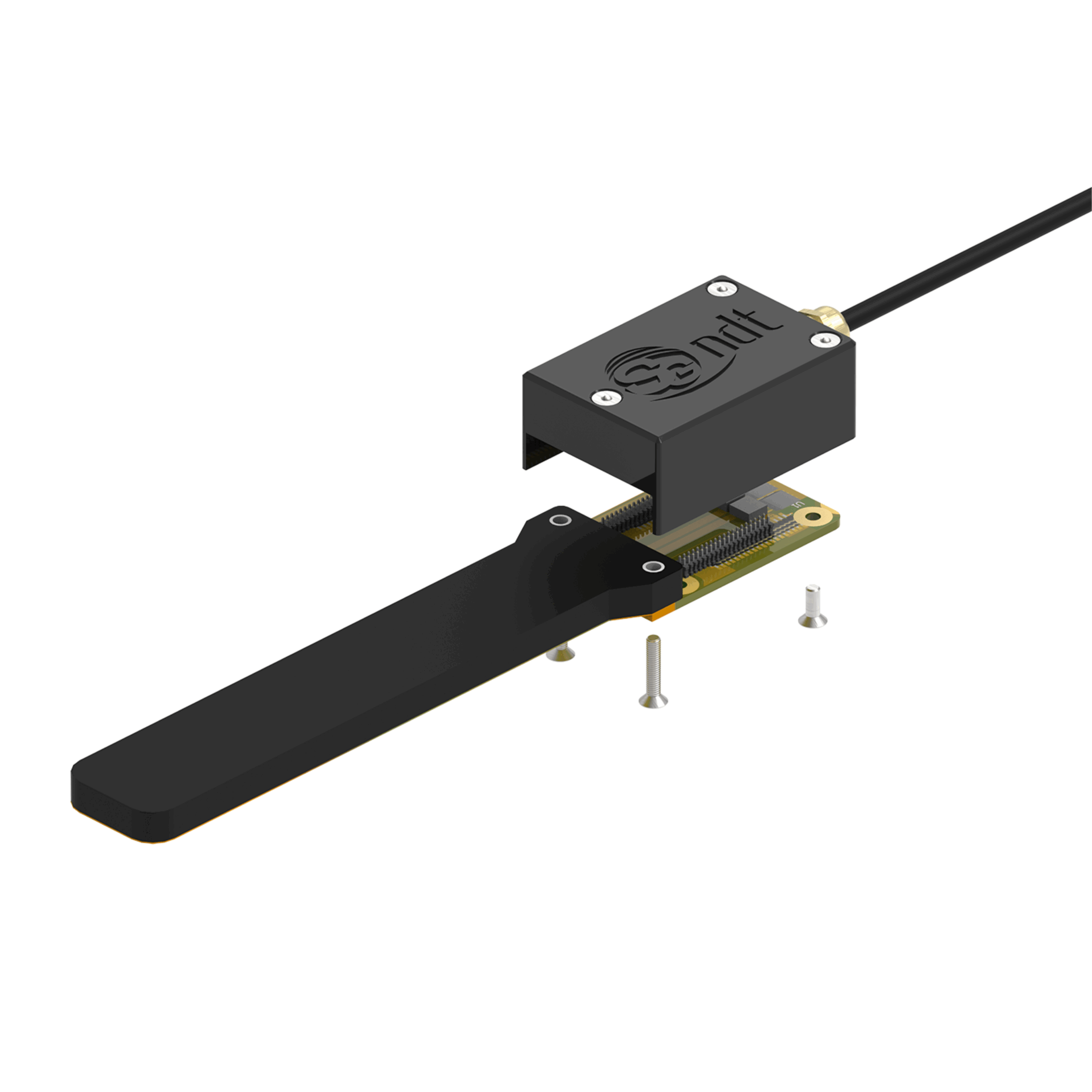

Sonde d’inspection à haute résolution, équipée d’un support en caoutchouc qui assure une grande durabilité tout en minimisant l’impact sur la flexibilité.
Ces sondes ont démontré leur efficacité sur le terrain comme un excellent choix pour les inspections difficiles ou la détection de petits défauts.
- Caractéristiques
- Inclus
- Options

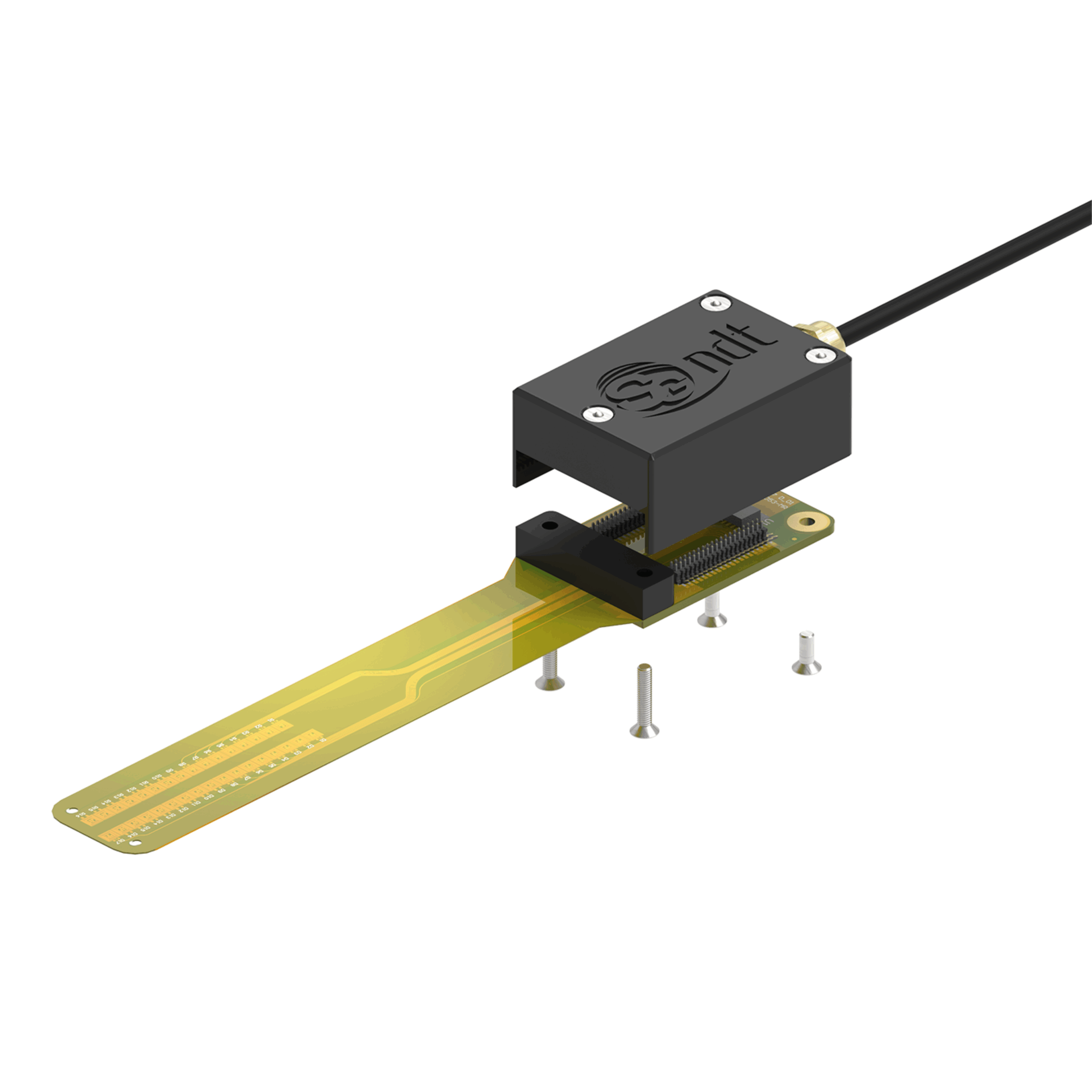

- TechnologieBobines imprimées sur PCB
- Plage de fréquences100 KHz – 800 KHz
- Diamètre externe de la bobine3.5 mm
- Nombre de bobines2 rangées de 32 bobines entrelacées
- (64 au total)
- Couverture de la sonde54 mm
- TopologieShort Single Driver
- Canaux31 axiaux, 31 transversaux (total 62)
- Résolution1.75 mm axiale, 1.75 mm transversale
- Rayon de courbure> 50 mm
- Défaut détectable typique> 0.5 mm
- Longueur du câble3 m standard
- Décollage maximum (Lift-Off)1.25 mm

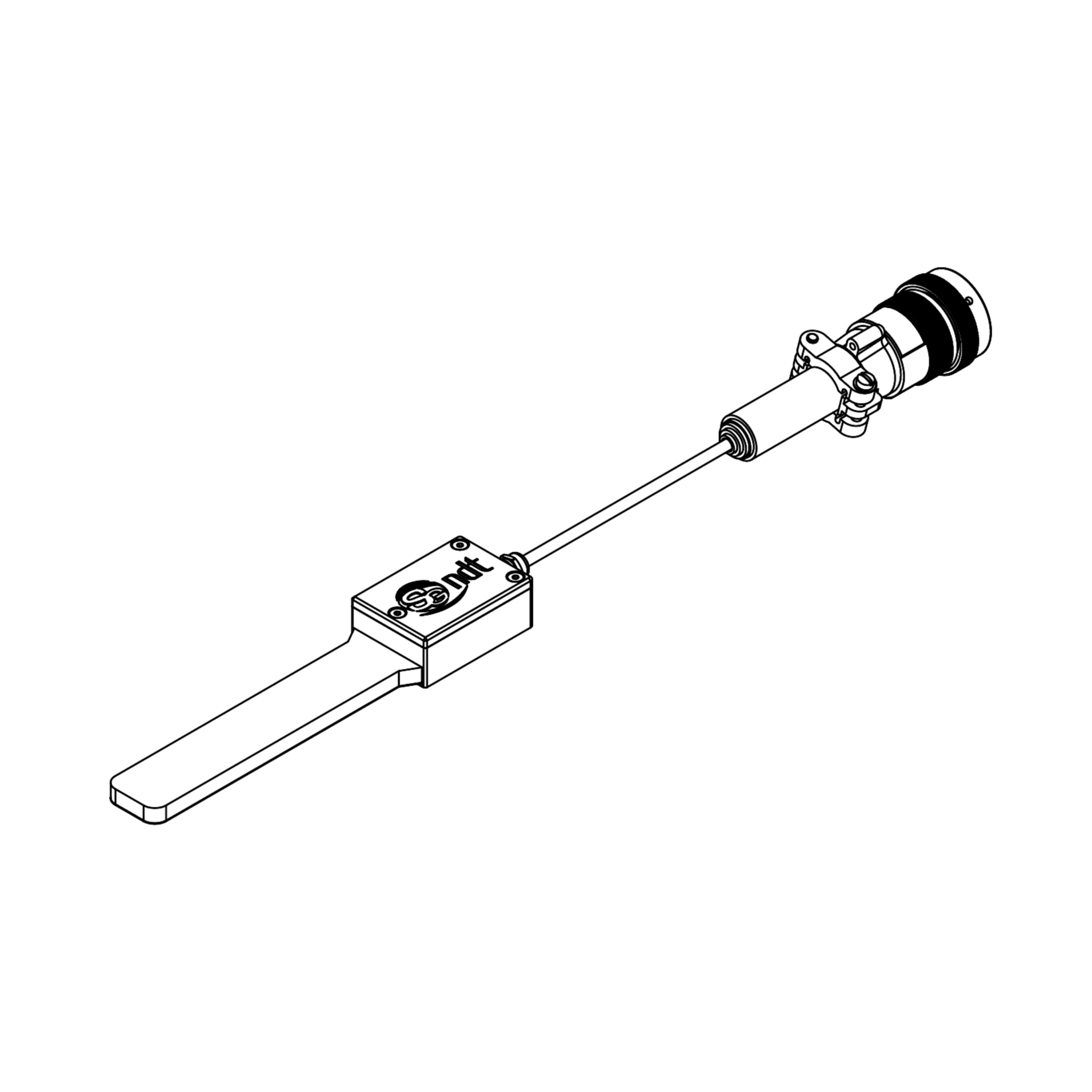

- 1 câble CBLS-ECA-03M de 3 m
- 1 matrice de capteurs SPAD-P-054-HR amortie
- 1 mallette de transport
- CBLS-ECA-03M : Câble et module MUX pour sondes PAD, longueur de câble 3 m, avec connecteur ECT étendu à 41 broches
- CBLS-ECA-05M : Câble et module MUX pour sondes PAD, longueur de câble 5 m, avec connecteur ECT étendu à 41 broches
- CBLS-ECA-10M : Câble et module MUX pour sondes PAD, longueur de câble 10 m, avec connecteur ECT étendu à 41 broches
- SPAD-P-054-HR : Sonde d’inspection de surface à moyenne résolution, pour surfaces irrégulières ou à faible rayon de courbure, bobines imprimées, couverture 53 mm, matrice de capteurs PAD amortie (l’assemblage de câble CBLS-ECA-03M n’est pas inclus)
